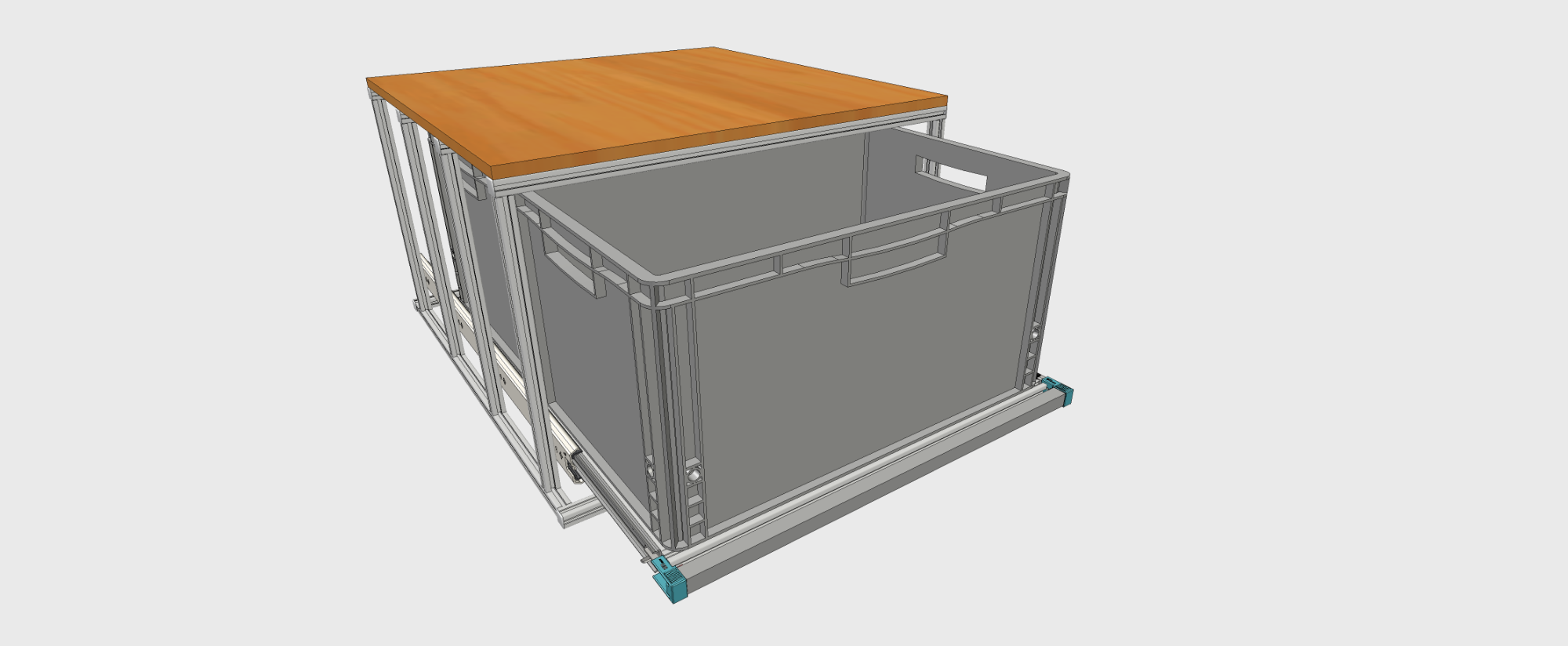

- Auszüge mit Lock-In/Lock-Out Verriegelung
- Auszüge mit Einhand- oder Zweihandbedienung
- Auszüge mit 100 kg oder 200 kg Traglast möglich
- Farbe der Betätigungshebel zwischen Grau, Rot und Schwarz wählbar
- Die Innenschiene kann von der Außenschiene getrennt werden.
Dazu müssen die Betätigungshebel beim herausziehen der Schublade gedrückt gehalten werden.
Da dies auch mit "beladenen" Schublade funktioniert, muss man bei normaler Nutzung darauf achten die Betätigungshebel bzw. die Einhandbetätigung nicht durchgehend zu betätigen, da ansonsten die komplette Schublade herausgezogen wird! - Optional Einlegeboden /6mm AluDibond im Profil eingelassen möglich, somit können die Euroboxen noch in der Auszugsebene "einrasten"
- Eine Plattformplatte kann mit einer in 15 mm Multiplexplatte geliefert und alternativ auch mit einer auf der Platte montierten Airlineschiene versehen werden

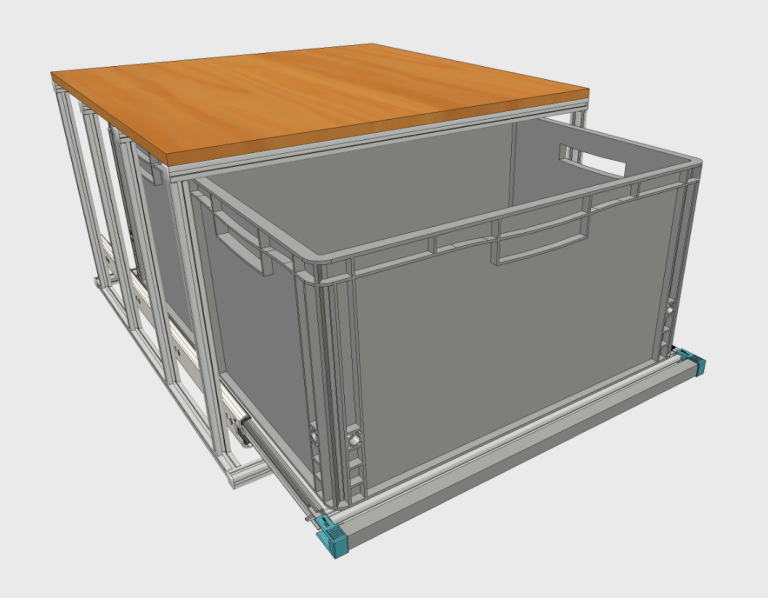

- Bei dem Auszugssystem wird der Rahmen in 20x20 mm Systemprofilen gefertigt.
- Bei einer Rahmenbreite größer 800mm wird die obere Querverstrebung die der Aufnahme der Plattformformplatte dient in 40x20 mm ausgeführt.
- Der Rahmen der Auszugsebene wird bis 800 mm Breite mit 20x20 und größer 800 mm mit 40x20 Systemprofilen gefertigt.
- Das System wird komplett durchverschraubt und mit keinen Systemwinkeln versehen. Dies erhöht die Belast- und die Haltbarkeit
- Das Auszugssystem ist auf den Bodenschienen mit Bohrungen versehen und kann mit mitgelieferten Einschraubmuffen und Zylinderschrauben am Boden befestigt werden. Dafür müssen Löcher in den Boden gebohrt werden und die Einschraubmuffen eingedreht werden.
- Sofern die Öffnung der Tür/Klappe nicht bodengleich ist, wird der Abstand zwischen der Unterkante der Türöffnung bis zum Boden des Innenraums benötigt. Somit kann die untere Auszugsschiene in der Höhe eingestellt werden.
Standardgrößen für Heckauszug mit Plattform sind:
- 1500 mm x 400 mm (Standfläche von 1510 x 488, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 1550 mm)
- 1500 mm x 800 mm (Standfläche von 1510 x 888, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 1550 mm)
- 1200 mm x 300 mm (Standfläche von 1210 x 388, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 1250 mm)
- 1200 mm x 400 mm (Standfläche von 1210 x 488, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 1250 mm)
- 1200 mm x 600 mm (Standfläche von 1210 x 688, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 1250 mm)
- 1200 mm x 700 mm (Standfläche von 1210 x 788, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 1250 mm)
- 1200 mm x 800 mm (Standfläche von 1210 x 888, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 1250 mm)
- 1200 mm x 900 mm (Standfläche von 1210 x 988, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 1250 mm)
- 1100 mm x 600 mm (Standfläche von 1110 x 688, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 1150 mm)
- 900 mm x 400 mm (Standfläche von 910 x 488, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 950 mm)
- 900 mm x 800 mm (Standfläche von 910 x 888, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 950 mm)
- 800 mm x 300 mm (Standfläche von 810 x 388, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 850 mm)
- 800 mm x 600 mm (Standfläche von 810 x 688, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 850 mm)
- 800 mm x 900 mm (Standfläche von 810 x 988, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 850 mm)
- 600 mm x 400 mm (Standfläche von 610 x 488, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 650 mm)
- 600 mm x 800 mm (Standfläche von 610 x 888, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 650 mm)
- 600 mm x 1200 mm (Standfläche von 610 x 1288, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 650 mm)
- 400 mm x 600 mm (Standfläche von 410 x 688, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 450 mm)
- 400 mm x 900 mm (Standfläche von 410 x 988, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 450 mm)
- 400 mm x 1200 mm (Standfläche von 410 x 1288, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 450 mm)

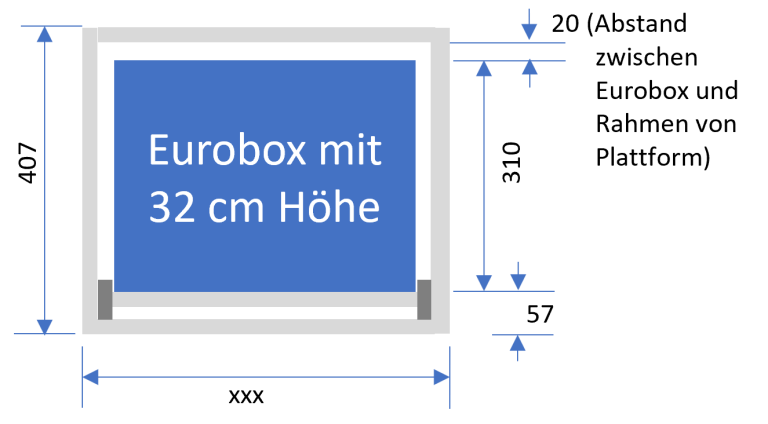

Wie im Beispiel aufgeführt ergibt sich bei einem Plattformauszug und Euroboxen in der Höhe von 32cm eine Mindesthöhe von 407 mm für das Auszugssystem bei Auszugsschienen mit 100 kg Traglast.
Die Mindesthöhe für ein Gesamtsystem kann man wie folgt berechnen:
- Mindesthöhe = 57mm + Boxenhöhe + Abstand + Profilhöhe - 10 mm
Mindesthöhe = 57 + 320 + 20 +20 -10 = 407 - Bei Systemen mit einer Breite größer 800 mm ist das obere Profil 40 mm hoch und es müssen 20 mm dazugerechnet werden
- Bei Auszugsschienen mit 200 kg Traglast müssen zusätzliche 11mm hinzugerechnet werden
- Im Standardsystem liegt die Unterkante der unteren Auszugsschiene bei 20mm.
Sollte die untere Auszugsschiene höher positioniert werden, muss diese Erhöhung dazugerechnet werden - Vor der Fertigung erfolgt eine Abstimmung der entsprechenden Höhenmaße
Bei einer Boxenbreite von 60 cm ergibt sich die Gesamtbreite von 688 mm .
Die Auszugssystem sind immer 88 mm breiter wie die Euroboxenbreite.
