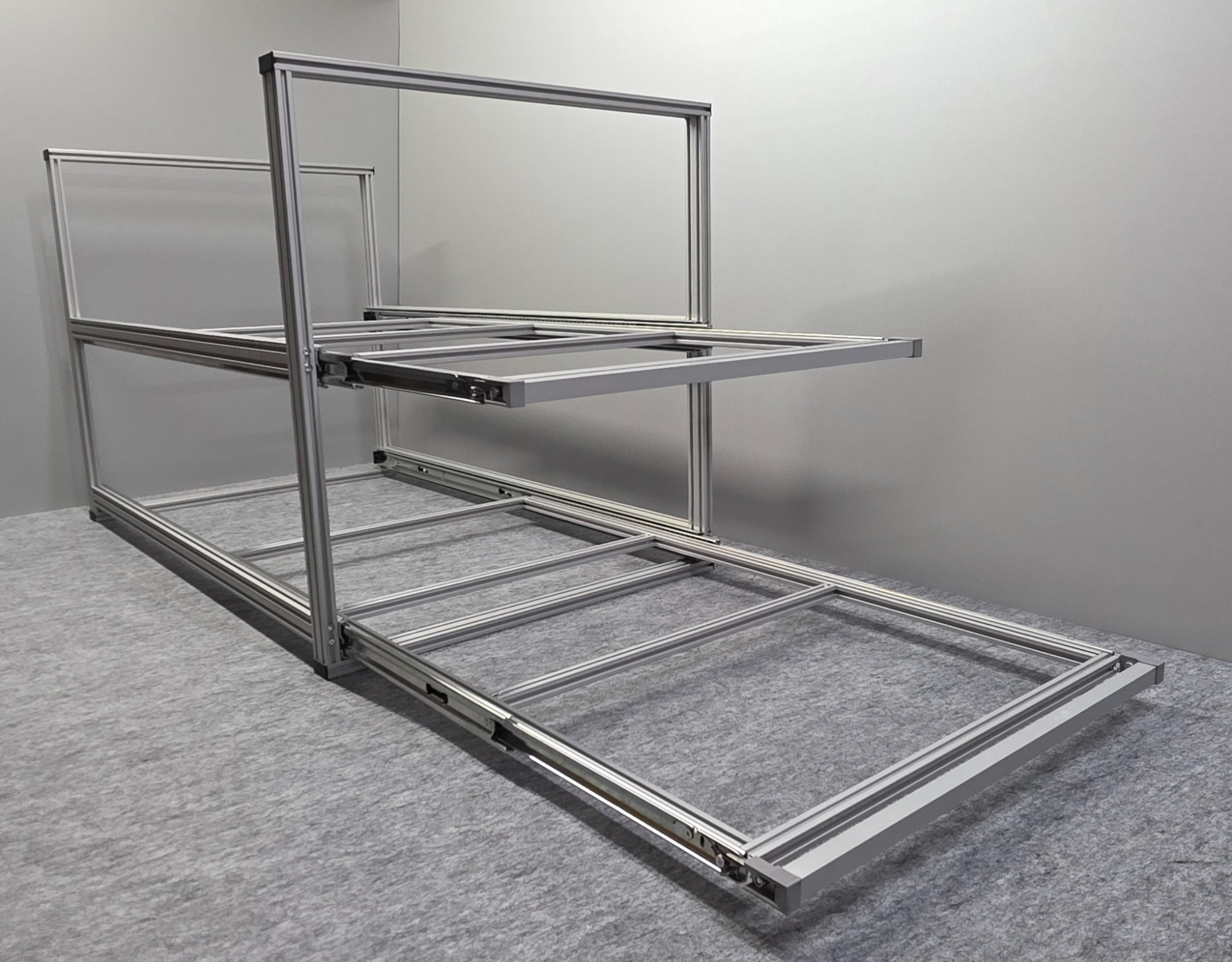

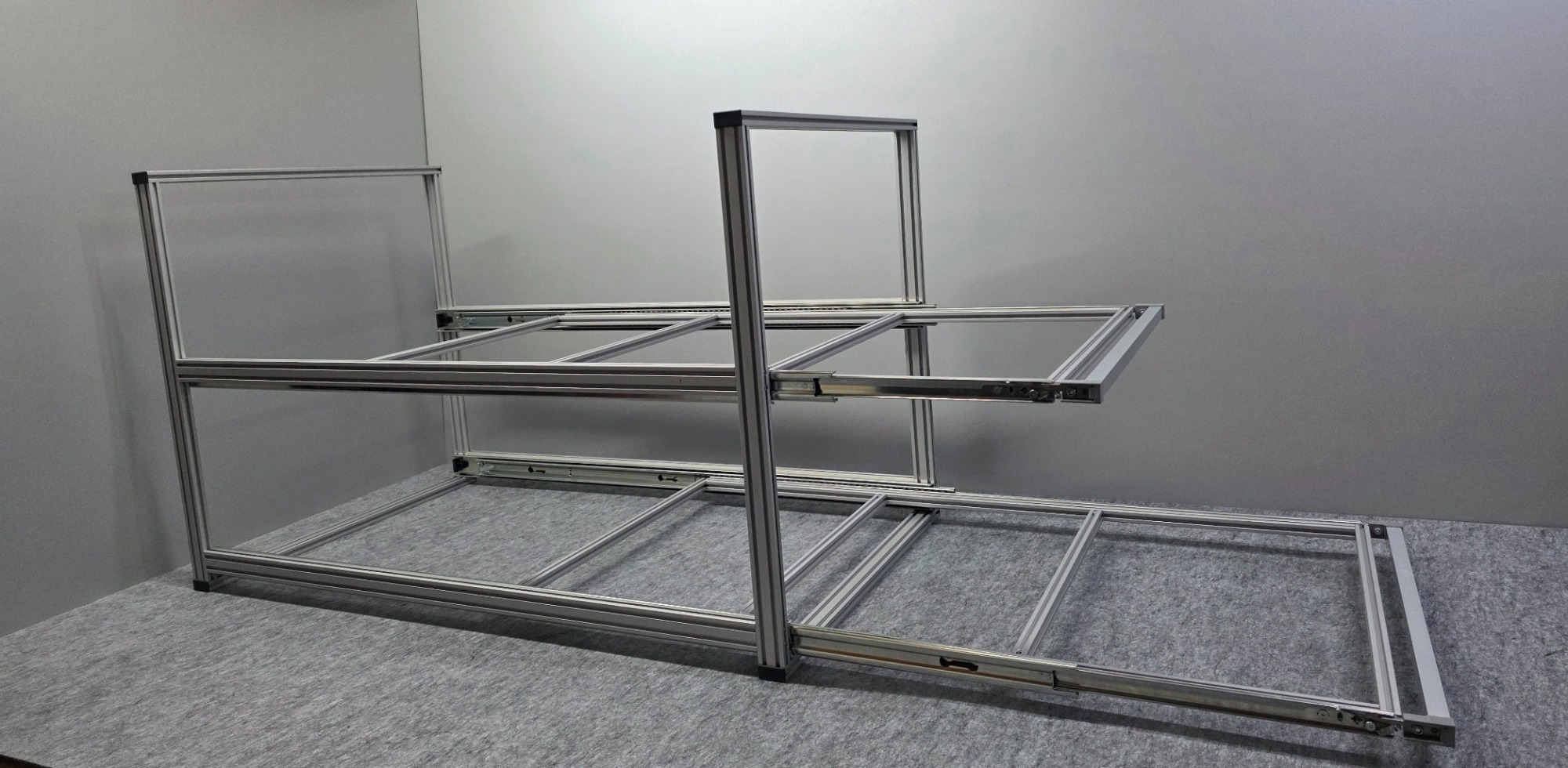

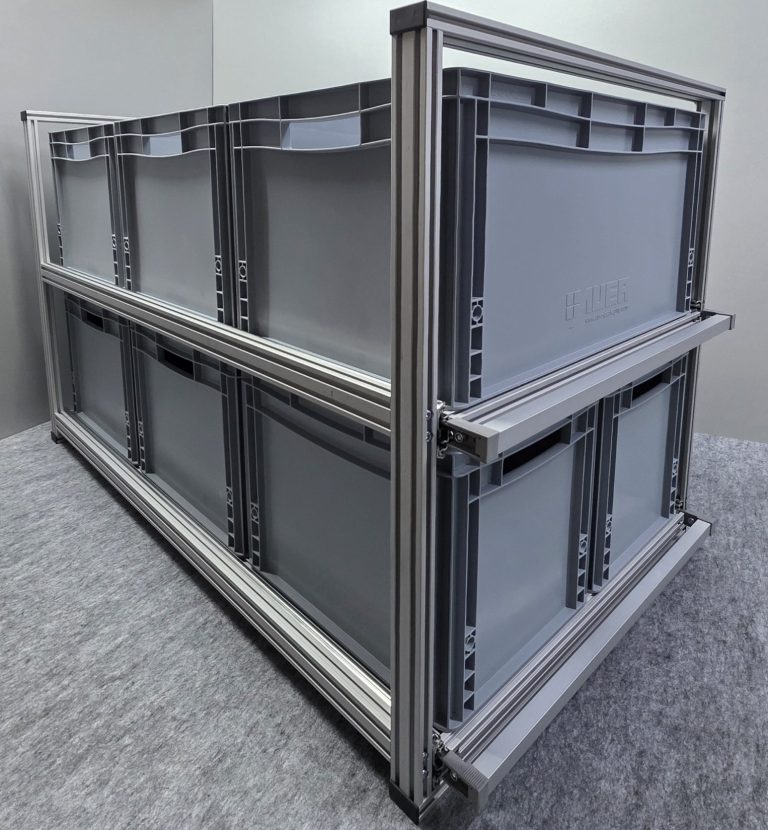

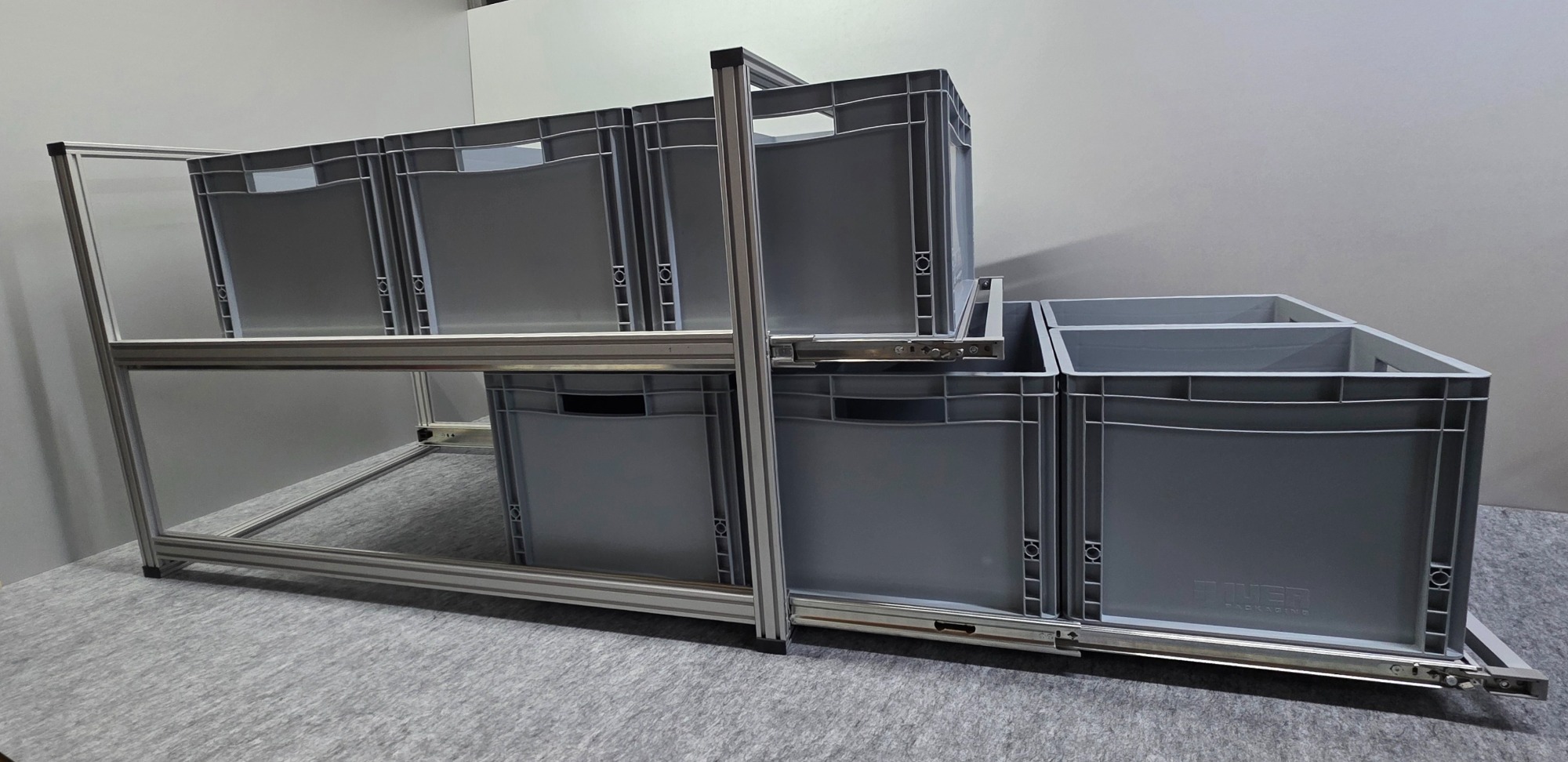

- Auszugssystem mit bis zu 3 Ebenen möglich

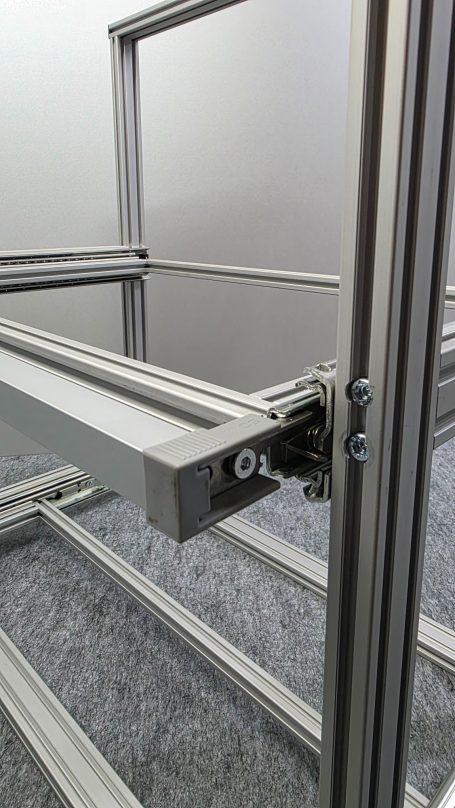

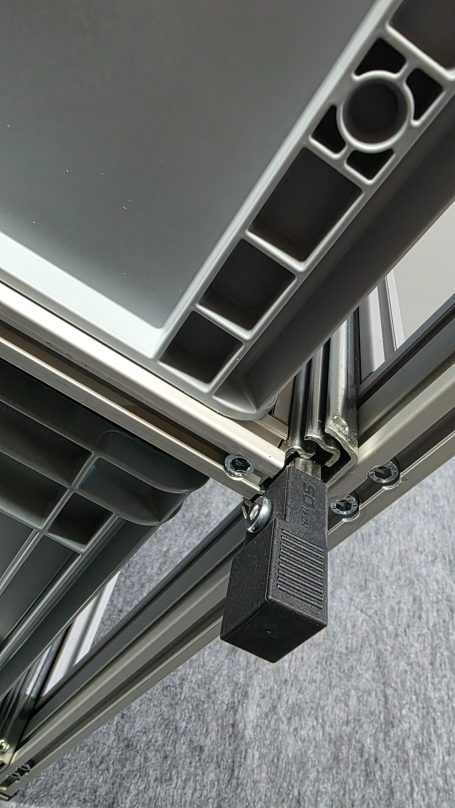

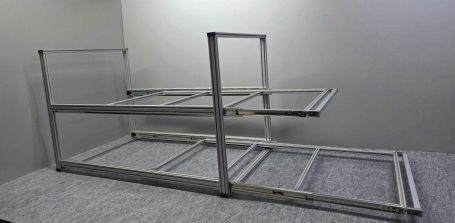

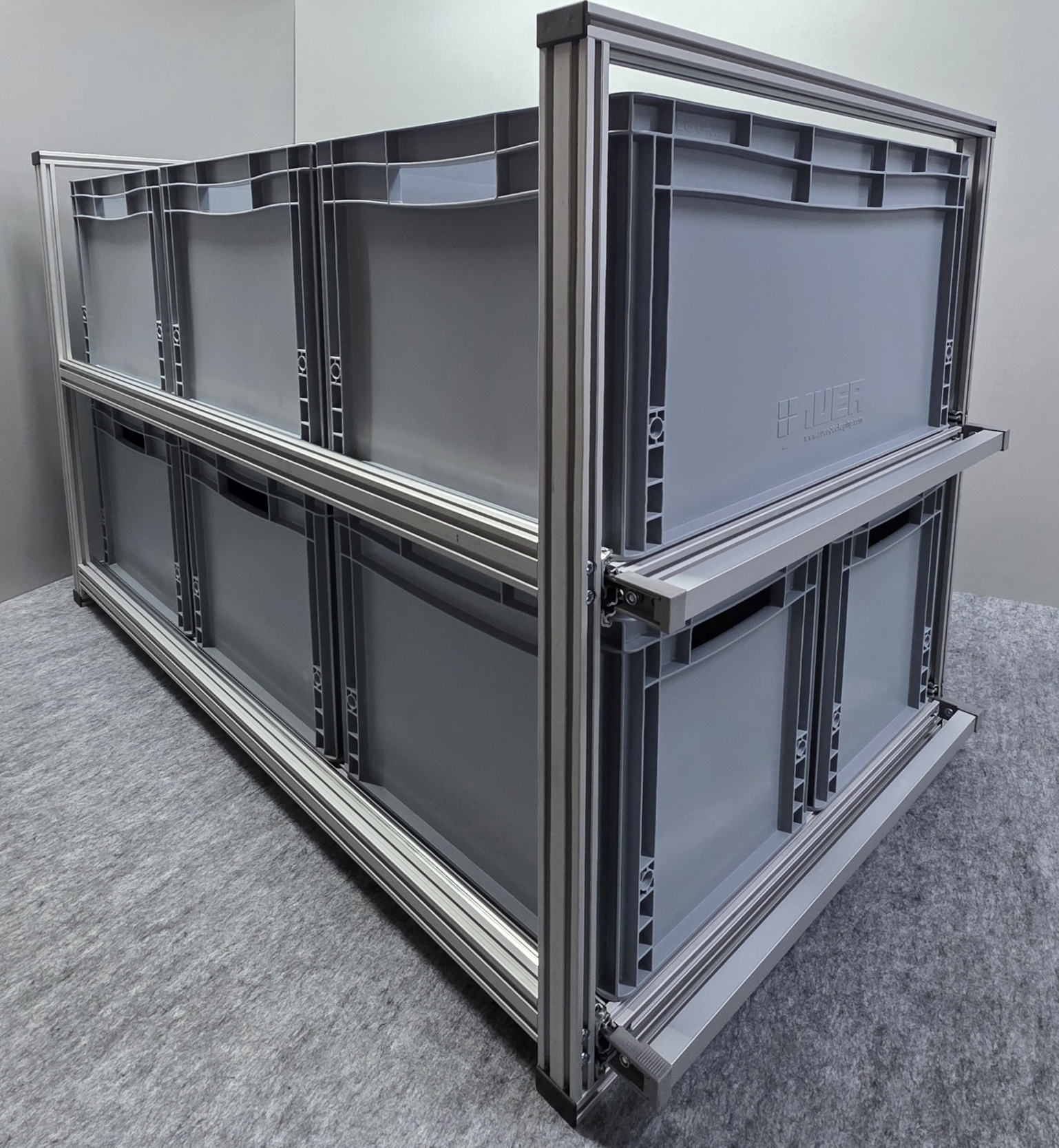

- Auszüge mit Lock-In/Lock-Out Verriegelung
- Auszüge mit Einhand- oder Zweihandbedienung
- Auszüge mit 100 kg oder 200 kg Traglast möglich

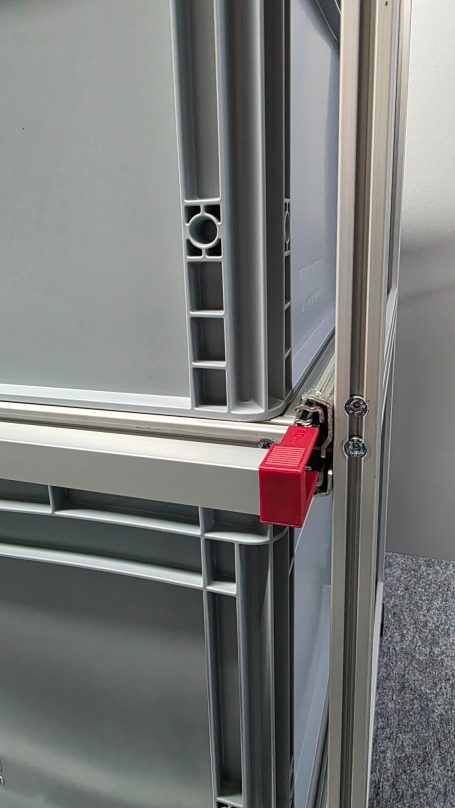

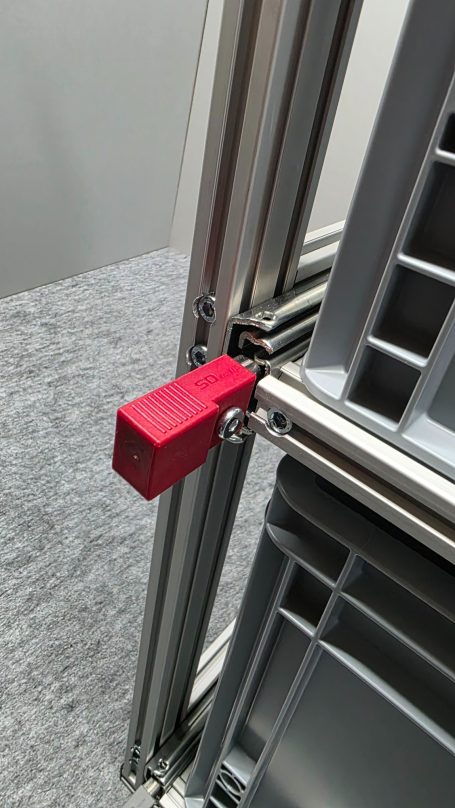

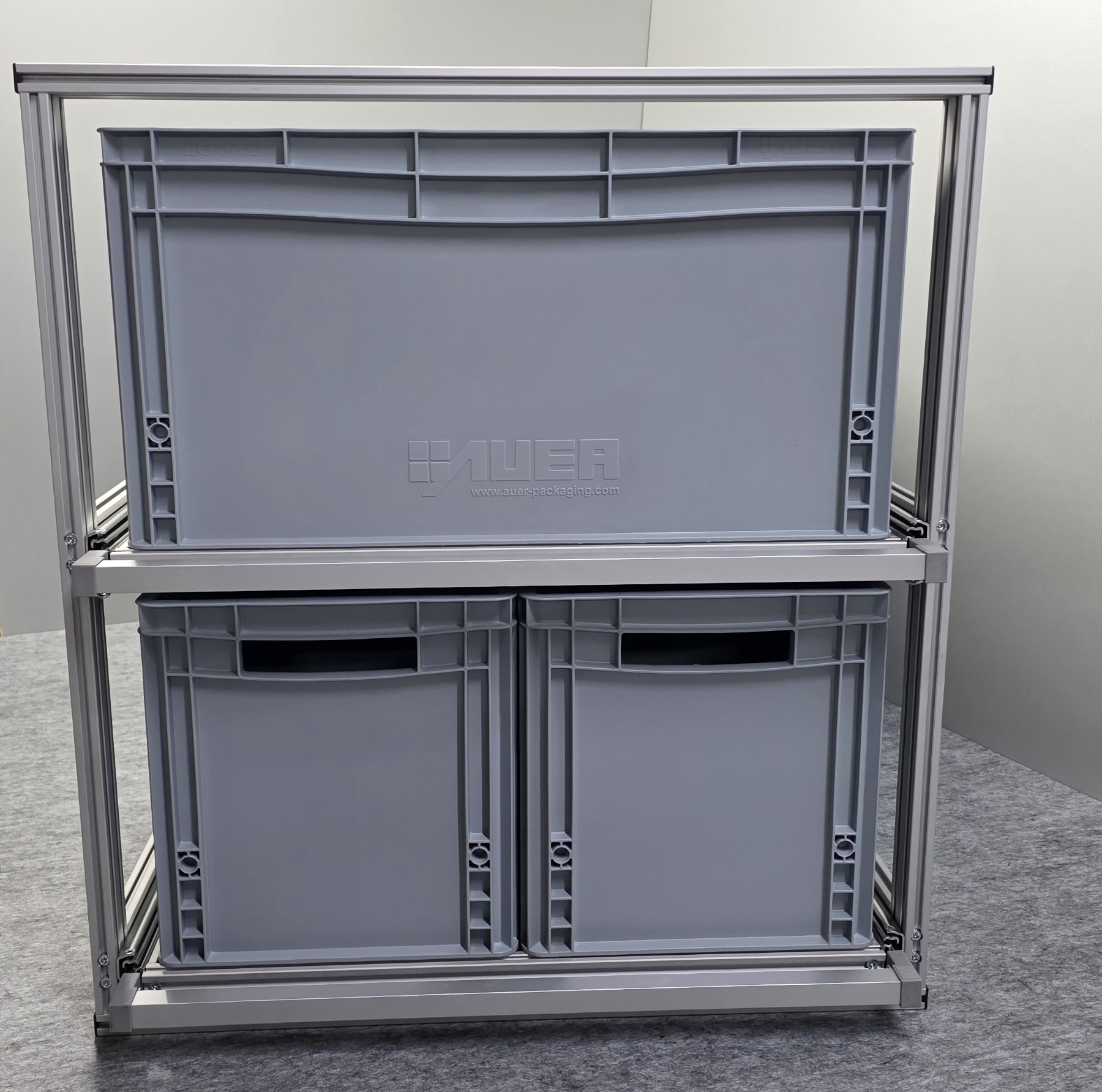

- Farbe der Betätigungshebel zwischen Grau, Rot und Schwarz wählbar
- Die Innenschiene kann von der Außenschiene getrennt werden.
Dazu müssen die Betätigungshebel beim herausziehen der Schublade gedrückt gehalten werden.
Da dies auch mit "beladenen" Schublade funktioniert, muss man bei normaler Nutzung darauf achten die Betätigungshebel bzw. die Einhandbetätigung nicht durchgehend zu betätigen, da ansonsten die komplette Schublade herausgezogen wird! - Optional Einlegeboden /6mm AluDibond möglich
- Ebenen werden durchverschraubt, daher muss vor Fertigung die Boxenhöhe festgelegt werden.
- Systeme werden auf die mitgeteilte Höhe und die Boxenhöhe(n) geprüft und der optimale Abstand ermittelt
- Abstand zwischen den Ebenen (Oberkante der Eurobox zur
Unterkante nächsthöheren Ebene/oberer Strebe) sollte mindestens 10 mm betragen - Das Auszugssystem ist auf den Bodenschienen mit Bohrungen versehen und kann mit mitgelieferten Einschraubmuffen und Zylinderschrauben am Boden befestigt werden. Dafür müssen Löcher in den Boden gebohrt werden und die Einschraubmuffen eingedreht werden.
- vor der Fertigung wird eine Skizze angefertigt und zur Prüfung und Freigabe übermittelt
Standardgrößen für Etagenauszüge sind:
- 1200 mm x 600 mm (Standfläche von 1210 x 688, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 1250 mm)
- 1200 mm x 400 mm (Standfläche von 1210 x 488, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 1250 mm)
- 1200 mm x 300 mm (Standfläche von 1210 x 388, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 1250 mm)
- 1100 mm x 600 mm (Standfläche von 1110 x 688, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 1150 mm)
- 900 mm x 400 mm (Standfläche von 910 x 488, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 950 mm)
- 800 mm x 600 mm (Standfläche von 810 x 688, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 850 mm)
- 800 mm x 300 mm (Standfläche von 810 x 388, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 850 mm)
- 600 mm x 400 mm (Standfläche von 610 x 488, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 650 mm)
- 600 mm x 800 mm (Standfläche von 610 x 888, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 650 mm)
- 400 mm x 600 mm (Standfläche von 410 x 688, plus Betätigungshebel mit 40 mm ==> Gesamtlänge 450 mm)

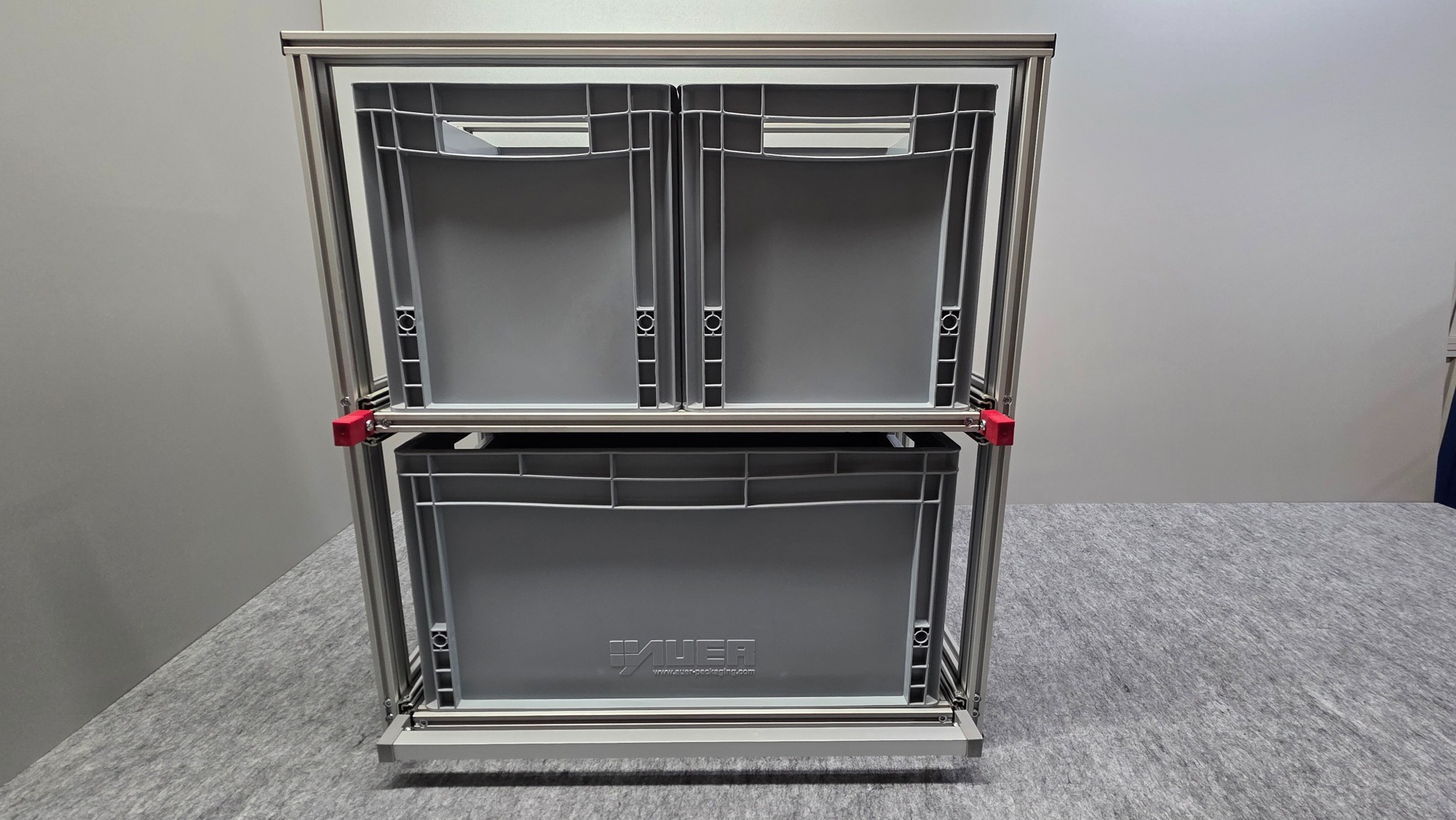

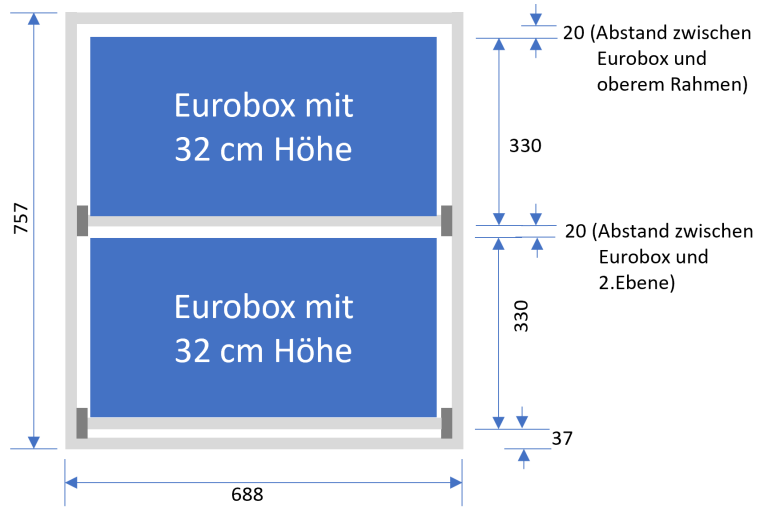

Wie im Beispiel aufgeführt ergibt sich bei zwei Etagen und Euroboxen in der Höhe von 32cm eine Mindesthöhe von 757 mm für das Auszugssystem bei Auszugsschienen mit 100 kg Traglast.
Die Mindesthöhe für ein Gesamtsystem kann man wie folgt berechnen:
- Bei gleicher Boxenhöhe:
Mindesthöhe = 57mm + Anzahl Ebenen*(Boxenhöhe+10mm+Abstand) - Bei unterschiedlicher Boxenhöhe:
Mindesthöhe = 57mm + Anzahl Ebenen*(10mm+Abstand)+Summe der Boxenhöhen - Bei Auszugsschienen mit 200 kg Traglast müssen zusätzliche 11mm hinzugerechnet werden
- Im Standardsystem liegt die Unterkante der unteren Auszugsschiene bei 20mm.
Sollte die untere Auszugsschiene höher positioniert werden, muss diese Erhöhung dazugerechnet werden - Vor der Fertigung erfolgt eine Abstimmung der entsprechenden Höhenmaße
Bei einer Boxenbreite von 60 cm ergibt sich die Gesamtbreite von 688 mm .
Die Auszugssystem sind immer 88 mm breiter wie die Euroboxenbreite.
Sollte ein Installationskanal o.ä. am Boden vorhanden sein, kann entweder die untere Ebene höher gelegt oder im hinteren Bereich verkürzt werden. Bei einer Höherlegung der unteren Ebene, wird die Mindesthöhe um dieses Maß erhöht.
Bei einer Verkürzung muss geprüft werden, ob die notwendige Standfläche noch gegeben ist bzw. eine zusätzliche Rahmenhalterung ergänzt werden. Diese Sonderanfertigungen werden individuell geplant, weichen aber in der Regel nur gering vom Standardpreis ab. Daher bitte im Vorfeld Kontakt aufnehmen.
